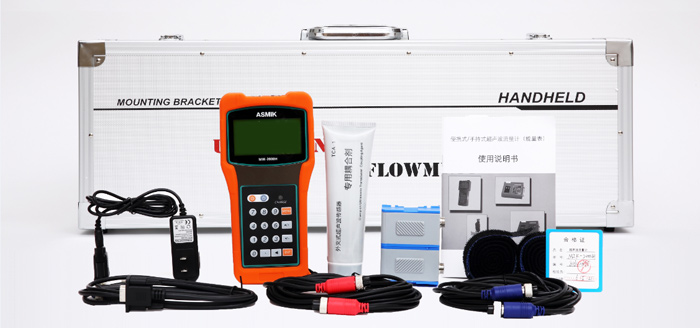

外夾超聲波流量計是采用超聲波傳播時差原理測量液體流速的一種儀器，外夾超聲波流量計的外夾代表一種安裝方式，主要是便攜式超聲波流量計的探頭安裝方式之一，其他安裝方式還有支架式、外綁式等。外夾超聲波流量計可測量介質有：飲用水、河水、海水、地下水冷卻水、高溫水、污水、潤滑油、化工液體等其他均質流體，在工業運用中較為常見。
那么，外夾超聲波流量計的安裝需要注意些什么呢?外夾超聲波流量計的安裝主要需要注意以下幾個方面。
1、測量管道比較老舊的工礦，盡量不要使用2聲層(V法)安裝傳感器，應選用1聲層(Z法)，這樣的安裝方法，對超聲波流量計的流量傳感器發出的超聲波，很容易被對測的流量傳感器接收，而超聲波流量計主機的信號強度得到保證，并能保證高精度的測量值。
2、在測量新管道時，當遇到有油漆或渡鋅管道的時候，可以用粗紗先處理管道表面，然后再用細紗繼續處理，這樣保證超聲波流量計的流量傳感器安裝點光滑、平整，超聲波流量計的流量探頭可以良好的與所測量管道外壁接觸。?
3、當管道是豎直向上的走向時，如果管道內的流體是自下向上流的，可以測量，如果液體是自上而下的流，這個管道是不適合做流量數據采集的。?
4、另外在對某管道進行流量數據采集前，一定要自己去測量管道的外周長(用卷尺)、壁厚(用測厚儀)、管道外壁的溫度(表面溫度測量儀)等。?
5、除去安裝段內保溫層和保護層，并把換能器按裝處的壁面打磨干凈。避免局部凹陷，凸出物修平，漆銹層磨凈。?
6、對于垂直設置的管道，若為單聲道傳播時間法儀表，傳感器的安裝位置應盡可能在上游彎管的彎軸平面內，以獲得彎管流場畸變后較接近的平均值。?
7、超聲波流量計的傳感器安裝處和管壁反射處必須避開接口和焊縫。?
8、超聲波流量計的傳感嘎啦安裝處的管道襯里和垢層不能太厚。襯里、銹層與管壁間不能有間隙。對于銹蝕嚴重的管道?，可用手錘震擊管壁，以震掉壁上的銹層，保證聲波正常傳播。但必須注意防止擊出凹坑。?
9、傳感器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。
了解完基礎的安裝知識，我們該如何為外夾超聲波流量計選擇安裝位置呢?選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：
1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器;
2、選擇管材應均勻致密，易于超聲波傳輸的管段;
3、要有足夠長的直管段，安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D;
4、安裝點上游距水泵應有30D距離;
5、流體應充滿管道;
6、管道周圍要有足夠的空間便于現場人員操作，地下管道需做測試井
以上便是外夾超聲波流量計的安裝知識，外夾超聲波流量計作為一種常用的工業儀器，只有了解其正確的安裝才能獲的準確的測量效果，更安全的方式直接咨詢相關廠家技術工程師，詳細告知現場情況，才能保證正確的選型和使用。
