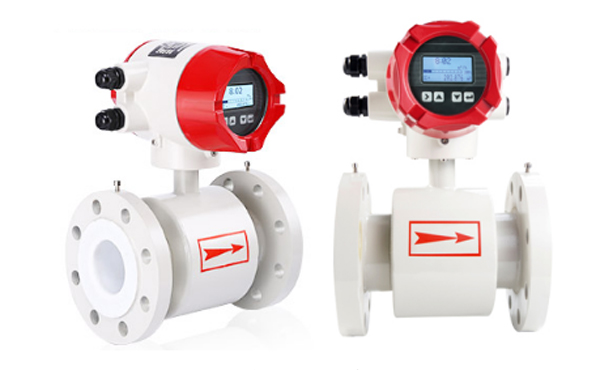

   一體電磁流量計是導電介質的首選儀表，廣泛使用在各個工業應用領域，比如污水處理廠、印染廠、供暖設備等等。

   1.一體電磁流量計組成和基本結構

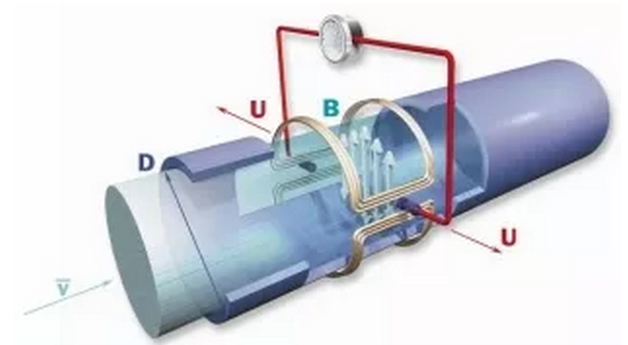

     1.1 原理---法拉第電磁感應定律 U=K×B×D×V

   其中：

        U---感應電動勢

        K---儀表常數

        B---線圈產生的磁場強度

        D---測量管直徑

        V---流體平均流速

        K、B、D是不受介質溫度、壓力、粘度、密度變化影響的常數。

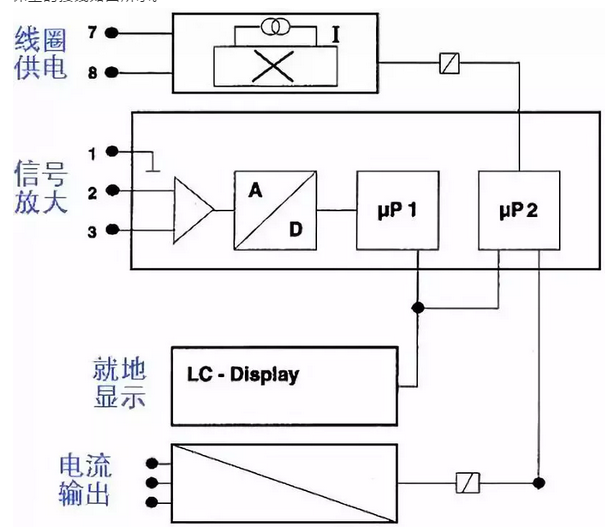

        其中：7、8是線圈回路，1、2、3是電極信號放大回路。

   傳感器的作用是將流體平均流速轉換成電勢信號，轉換器的作用是給傳感器線圈提供電流（產生磁場）、將傳感器產生的感應電動勢U經過放大等處理轉換成流量信號或就地顯示。

    1.2 組成

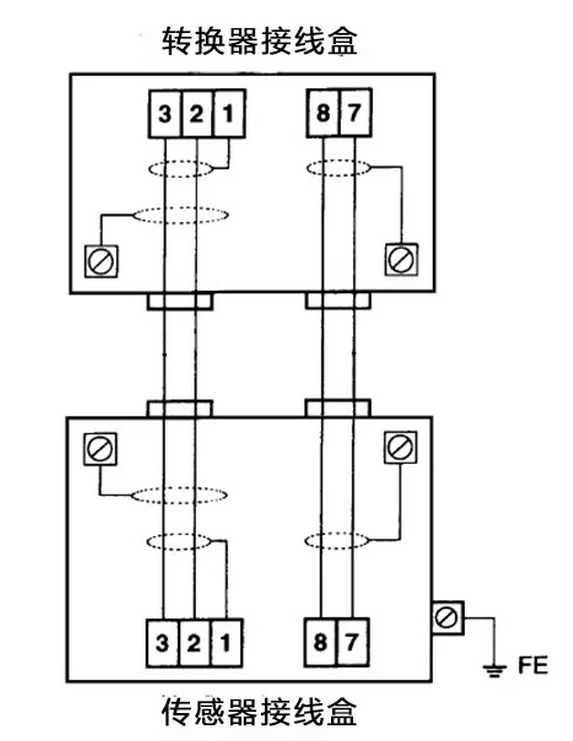

        一體電磁流量計由傳感器和轉換器組成，結構上它們可以是一體型的，也可做成分體型的。分體型的接線如圖所示。

   2.檢測

    2.1 線圈檢測

        線圈電阻與儀表規格、口徑有關，一般在15---150歐姆之間；線圈與電極、儀表外殼電氣上是絕緣的，對于一體電磁流量計絕緣的概念是大于20 MΩ。

        斷開與轉換器接線后可用萬用表檢測。

        R7、8=15---150Ω

        R7、1≥20 MΩ

        R7、2≥20 MΩ

        R7、3≥20 MΩ

        R8、1≥20 MΩ

        R8、2≥20 MΩ

        R8、3≥20 MΩ

    2.2 電極檢測

      2.2.1當管道內無介質時，電極間絕緣。

        R1、2≥20 MΩ

        R1、3≥20 MΩ

        R2、3≥20 MΩ

       2.2.2當管道內有介質時，電極間電阻與儀表口徑、介質電導率有關，口徑越大電阻越大、電導率越高電阻越小。

        對于100mm口徑儀表、介質是自來水，電極間的電阻大約是：

        R1、2=300---600 kΩ

        R1、3=300---600 kΩ

        R2、3=300---600 kΩ

        請注意它們是相互對稱的。

   3.轉換器檢測

    3.1 線圈供電回路檢測

        線圈供電通常是“正”、“負”交變的方波恒流源，其電流值大約是±（50---300） mA，不能用萬用表直接測量。

        可以在有流量時，利用儀表的瞬時流量顯示間接檢測。

        不更改任何接線時儀表有一個瞬時流量值，例如：“+100m3/h”。

        將接線端7、8反接，儀表應當顯示“-100m3/h”。

        將接線端7、8斷開，儀表應當顯示“0m3/h”。

        在供電回路中串聯一個二極管，瞬時流量值大約減半。

    3.2 放大回路檢測

        將轉換器側接線端1、2、3用二根導線相互短接，儀表應當顯示“0m3/h”。

        將轉換器側接線端1、2、3斷開，用手（或螺絲刀）分別觸碰接線端2、3，儀表會分別顯示一個“正的”、或“負的”跳變流量。

    3.3 輸出回路檢測

        根據儀表顯示的瞬時流量和量程換算出4—20mA電流值，用萬用表電流檔測量。

   4.分體型導線檢測

        斷開傳感器、轉換器連接線，同芯相通、異芯絕緣。

   5.總結

     對于一體電磁流量計而言，傳感器電氣原理上由一對線圈和3個與介質相接觸的電極組成。在線圈無外部連線時，與其它任何回路絕緣。請注意萬用表測出不絕緣，其回路肯定不絕緣；萬用表測出絕緣，其結果未必正確，必要時用兆歐表復測。傳感器接線端“1、2、3”在有介質時，具有導通性和對稱性。轉換器由“線圈供電”、“放大處理”、“就地顯示”、“輸出回路”組成，重點檢測“線圈供電”、“放大處理”。

     目前，市場上一體電磁流量計產業帶主要集中在浙江、江蘇等地區，優勢點不同，浙江區域塊的主要是質量和服務較好，江蘇地區價格比較便宜，在近幾年，反而是浙江一些廠家，他們的一體式電磁流量計的市場占有率是極高的。
